产品概述

F系列无堵塞污水污物潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为半开旋流式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“0”型耐油橡胶密封圈作静密封。整泵采用不锈钢螺栓,泵壳采用电泳加喷漆处理,有效隔绝空气与水分,防止氧化,延长使用寿命。电泵外置电流型保护器,F级绝缘等级,电缆线采用防水处理,防止电泵烧机。

特点

● 采用不阻塞叶轮设计:对于含固体或纤维物资的污水,均能发挥最大的排水功能;

● 高精度电机,高效率,转轴经热处理加工,特性稳定;

● 电机外置电流型热保护器:防止水泵过载、卡机等异常运行时烧机;

● 电机采用新型密封结构,具有密封性好、确保装配过程中不会破损等优点;

● 单相电机配备机械式离心开关设计:解决电压过低导致电机启动困难;

● 全系列电缆线采用橡胶电缆线配置防水处理:防止电缆线水汽进入电机，避免电机受潮、进水;

● 全系列铸铁件采用标准牌号灰铸铁200。

用途

● 生活污水排除；

● 雨水积水排除；

● 食品、皮革、纸浆、钢铁、电子等产业的污废水处理；

● 畜牧、养猪场污水处理。

使用条件

● 电泵频率为50Hz,电压为单相交流220V,三相交流380V；

● 电压波动范围为额定值的±10%；

● 工作环境温度0~40°C,输送介质温度不超过+40°C；

● 输送介质密封≤1.3x10³kg/m³；

● 介质中固体颗粒的固容比不超过3%；

● 潜水深度不超过5m；

● 输送介质的PH值在4-10之间。

型号含义

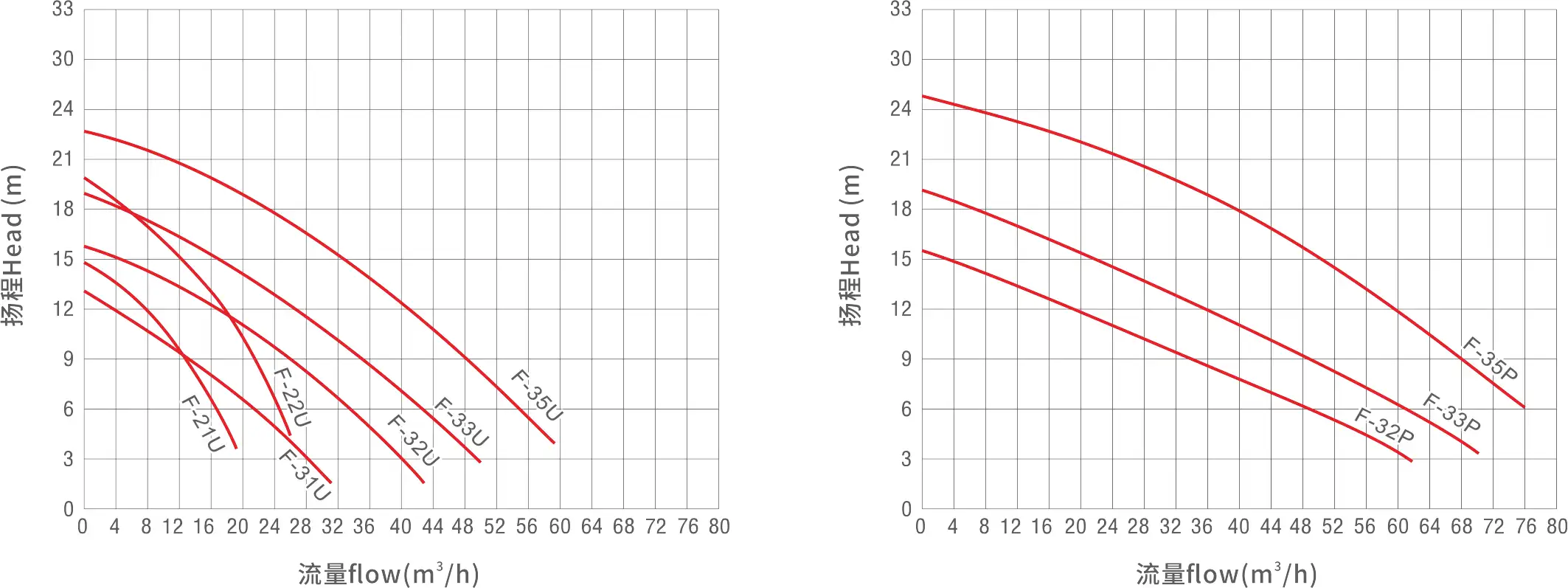

性能曲线

技术参数

型号规格	额定流量 m³/h	额定扬程 m	最大流量 m³/h	最高扬程 m	额定功率 kW	同步转速 r/min	额定电压 V	额定电流 A	配管内径 mm	电泵外形尺寸 (长宽高)m	通过颗粒 mm
F-21U	12	9.5	19	15	0.75	3000	220/380	7.3/2.7	50	238×154×458	35
F-31U	18	7.5	32	13	0.75	3000	220/380	7.3/2.7	80	275x174x460	30
F-22U	12	15	26	20	1.5	3000	220	9.5	50	290x205x568	35
F-22U	12	15	26	20	1.5	3000	380	3.6	50	290x205x478	35
F-32U	25	9	42	16	1.5	3000	220	9.5	80	262x205x610	50
F-32U	25	9	42	16	1.5	3000	380	3.6	80	262x205x520	50
F-33U	25	12.5	50	19	2.2	3000	220	14	80	262x205x640	50
F-33U	25	12.5	50	19	2.2	3000	380	5.1	80	262x205x540	50
F-35U	30	16.5	59	23	3.7	3000	380	7.4	80	262x205x570	50
F-32P	36	8.5	58	15.5	1.5	3000	220	9.5	80	275x260x612	35
F-32P	36	8.5	58	15.5	1.5	3000	380	3.6	80	275x260x522	35
F-33P	36	12.5	65	19	2.2	3000	220	14	80	275x260x642	35
F-33P	36	12.5	65	19	2.2	3000	380	5.1	80	275x260x542	35
F-35P	36	19	76	27	3.7	3000	380	7.4	80	275x260x572	35

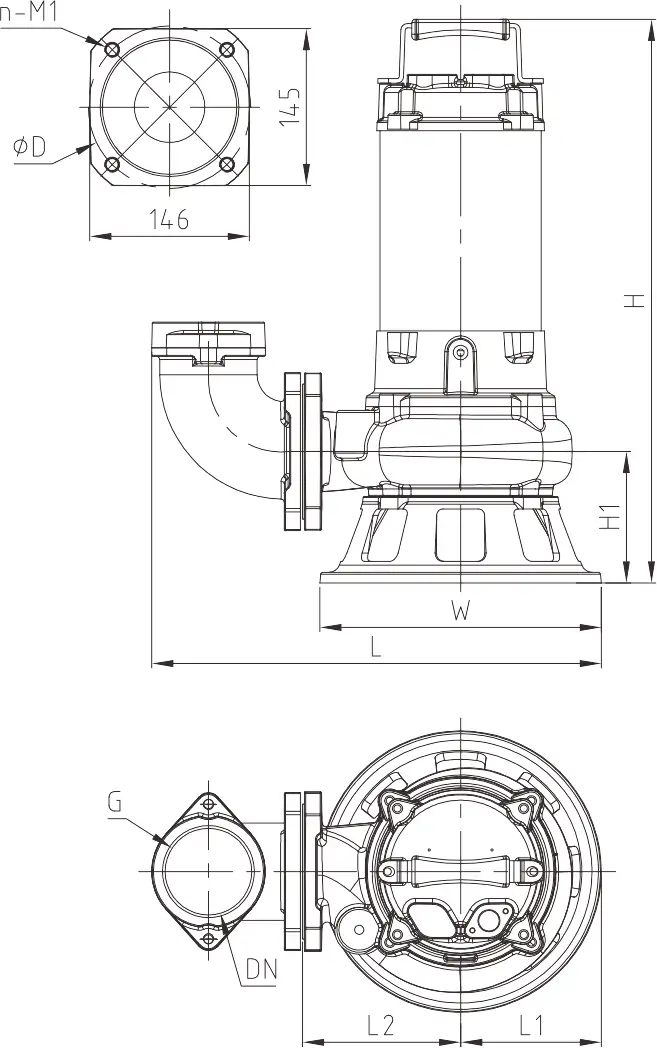

安装外形尺寸

关键词

汇南泵业

F系列无堵塞污水污物潜水电泵

F系列无堵塞污水污物潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。

联系我们

Jenny@cnhnby.com

15068607738

分类

污水污物潜水电泵

产品咨询相关产品 File Download

获取报价

注意: 请留下您的联系我们信息，我们的专业人员会尽快联系我们您!

提交

型号规格	H	H1	L	L1	L2	W	DN	D	G	n-M1
F-21U	458	64	238	85	153	154	φ50	/	G2	/
F-31U	460	73	275	87	188	174	φ80	/	G3	/
F-22U(220V/50Hz)	568	60	290	116	175	205	φ50	/	G2	/
F-22U(380V/50Hz)	478	60	290	116	175	205	φ50	/	G2	/
F-32U(220V/50Hz)	610	82	402	116	147	205	φ80	φ150	G3	4-M14
F-32U(380V/50Hz)	520	82	402	116	147	205	φ80	φ150	G3	4-M14
F-33U(220V/50Hz)	640	82	402	116	147	205	φ80	φ150	G3	4-M14
F-33U(380V/50Hz)	540	82	402	116	147	205	φ80	φ150	G3	4-M14
F-35U(380V/50Hz)	570	82	402	116	147	205	φ80	φ150	G3	4-M14
F-32P(220V/50Hz)	612	122	415	130	145	260	φ80	φ150	G3	4-M14
F-32P(380V/50Hz)	522	122	415	130	145	260	φ80	φ150	G3	4-M14
F-33P(220V/50Hz)	642	122	415	130	145	260	φ80	φ150	G3	4-M14
F-33P(380V/50Hz)	542	122	415	130	145	260	φ80	φ150	G3	4-M14
F-35P(380V/50Hz)	572	122	415	130	145	260	φ80	φ150	G3	4-M14
