产品概述
VH无堵塞污水污物潜水电泵(以下简称电泵),由水泵、密封电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为半开式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封，机械密封作动密封每个固定止口密封采用“0”型耐油橡胶密封圈作静密封。整泵采用不锈钢螺栓,泵壳采用电泳处理，有效隔绝空气与水分,防止氧化,延长使用寿命。电泵内置温度型保护器,防止电泵烧机。
用途
该系列电泵用于地下室、市政工程、雨水高粘度流体的抽送、建筑工地施工泥浆水的抽送、生活污水排放等其他场合的给排水。
使用条件
电泵在下列使用条件下连续正常工作。
● 电源频率为50Hz,电压为单相交流220V,三相交流380V;
● 电压波动范围为额定值的±10%;
● 工作环境温度0~40℃,输送介质温度应不超过+40℃;
● 输送介质的PH 值在4~10之间;
● 输送介质密度≤1.3x103kg/m3;
● 潜水深度不超过5m;
● 介质中固体颗粒的固容比不超过3%。
型号含义

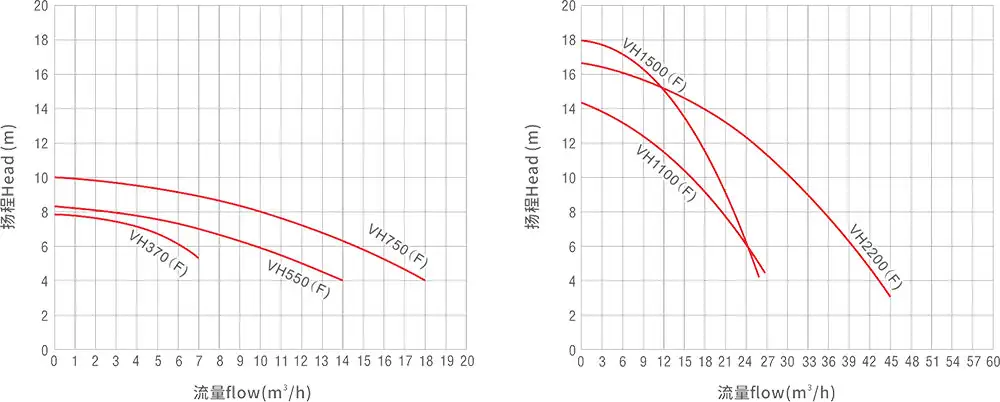

性能曲线
技术参数
型号规格 | 额定流量 | 额定扬程 | 最大流量 | 最高扬程 | 额定功率 | 同步转速 | 额定电压 | 额定电流 | 配管内径 | 扬程适用范围 | 净重 |
VH180(F) | 3 | 7 | 5.6 | 8 | 0.18 | 3000 | 220 | 1.6 | 25 | 全扬程 | 10.5 |
VH250(F) | 3 | 7 | 5.6 | 8 | 0.25 | 3000 | 220 | 2.1 | 25 | 全扬程 | 10.5 |
VH370(F) | 5 | 7 | 7.5 | 8 | 0.37 | 3000 | 220/380 | 2.9 /1.3 | 25 | 全扬程 | 10.7 |
VH550(F) | 7 | 7 | 17.5 | 11 | 0.55 | 3000 | 220/380 | 4.1/1.6 | 51 | 全扬程 | 18.9 |
VH750(F) | 10 | 8 | 20 | 12 | 0.75 | 3000 | 220/380 | 5.1/2.0 | 51 | 全扬程 | 19.85 |
VH1100(F) | 10 | 12 | 26 | 15 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 51 | 全扬程 | 22.5 |
VH1500(F) | 12 | 15 | 26 | 18.5 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 51 | 全扬程 | 24 |
VH2200(F) | 25 | 12 | 45 | 18 | 2.2 | 3000 | 220/380 | 14/5.1 | 76 | 全扬程 | 31 |

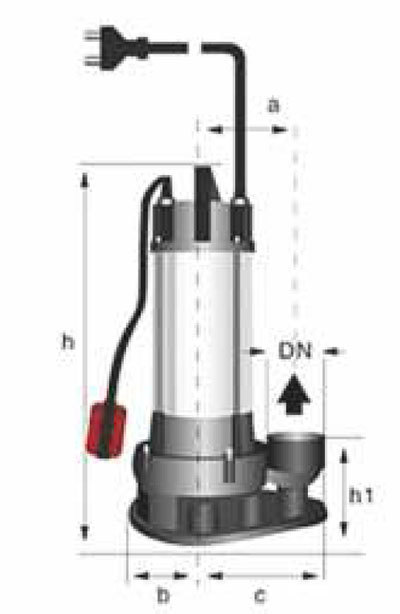

安装外形尺寸
 | 型号规格 | h | h1 | a | b | C | DN | 出水螺纹 |
VH370 | 405 | 96 | 82 | 62 | 108 | 32 | G11/4 | |
VH370F | 405 | 96 | 82 | 62 | 108 | 32 | G11/4 | |
VH550 | 445 | 109 | 112 | 83 | 148 | 50 | G2 | |
VH550F | 445 | 109 | 112 | 83 | 148 | 50 | G2 | |
VH750 | 455 | 109 | 112 | 83 | 148 | 50 | G2 | |
VH750F | 455 | 109 | 112 | 83 | 148 | 50 | G2 | |
VH1100 | 510 | 132 | 134 | 105 | 172 | 50 | G2 | |
VH1100F | 510 | 132 | 134 | 105 | 172 | 50 | G2 | |
VH1500 | 520 | 132 | 134 | 105 | 172 | 50 | G2 | |
VH1500F | 520 | 132 | 134 | 105 | 172 | 50 | G2 | |
VH2200 | 572 | 163 | 154 | 126 | 227 | 80 | G3 | |
VH2200F | 572 | 163 | 154 | 126 | 227 | 80 | G3 |
