产品概述
WQ(D)-QG切割污水污物潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为半开式螺旋叶轮、蜗壳结构,搭配合金切割刀,结构新颖独特,无堵塞性能极佳,大流量,高耐磨,水泵和电动机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“0”型耐油橡胶密封圈作静密封,确保泵的密封可靠性。电泵转轴经高频淬火处理,确保轴有可靠的机械强度,提高耐磨性及耐蚀性。电泵进水口配有切割盘,叶轮高速旋转,切割盘固定在泵体上不动,运转时可将水中长纤维、卫生纸巾等杂物切割及撕裂。
特点
● 采用高硬度合金钢螺旋叶轮,高耐磨,防堵塞防缠绕;
● 带有切割装置,能有效切碎进入水泵可切除的杂物;
● 电机内置温度型热保护器:防止水泵过载、卡机等异常运行时烧机;
● 电机采用B级绝缘;
用途
该系列电泵广泛适用于市政污水处理、建筑工程、宾馆、矿山、工业、市政环保等场所的污水污物的排放。是抽送泥浆、灰浆、生活废水、污水粪尿和含有短纤维、纸屑、泥沙等固定颗粒及农村排灌、河塘清淤的理想设备。
使用条件
● 介质温度不超过+40°C;
● 介质PH值为4-10;
● 介质中固体颗粒的固容比不超过3%;
● 水泵最大潜水深度不超过5m;
● 输送介质密度≤1.3x103kg/m3;
● 电源频率为50Hz,电压为单相交流220V,三相交流380V,电压波动范围为额定值的±10%。

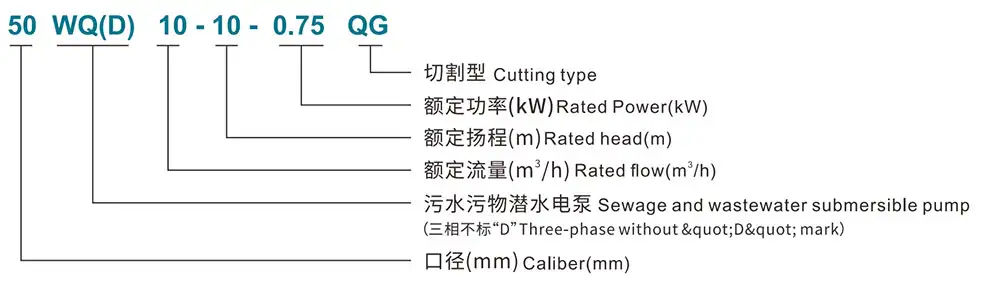

型号含义
技术参数
型号规格 | 额定流量 | 额定扬程 | 最大流量 | 最高扬程 | 额定功率 | 同 步 转 速 | 额定电压 | 额定电流 | 配管内径 | 扬程适用范围 | 净重 |
50WQ(D)10-10-0.75QG | 10 | 10 | 20 | 14 | 0.75 | 3000 | 220/380 | 5.1/2.0 | 51 | 全扬程 | 18.2 |
50WQ(D)10-12-1.1QG | 10 | 12 | 25 | 15.5 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 51 | 全扬程 | 20.25 |
50WQ(D)15-15-1.5QG | 15 | 15 | 33 | 21 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 51 | 全扬程 | 21.7 |
65WQ(D)20-10-1.5QG | 20 | 10 | 33 | 20 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 64 | 全扬程 | 21.8 |
50WQ15-20-2.2QG | 15 | 20 | 35 | 24 | 2.2 | 3000 | 380 | 5.1 | 51 | >15m | 31.8 |
65WQ25-15-2.2QG | 25 | 15 | 35 | 22 | 2.2 | 3000 | 380 | 5.1 | 64 | 全扬程 | 32.2 |
80WQ40-10-2.2QG | 40 | 10 | 60 | 18 | 2.2 | 3000 | 380 | 5.1 | 76 | 全扬程 | 34 |
50WQ15-25-3QG | 15 | 25 | 45 | 30 | 3 | 3000 | 380 | 6.7 | 51 | >20m | / |
65WQ35-15-3QG | 35 | 15 | 45 | 28 | 3 | 3000 | 380 | 6.7 | 64 | 全扬程 | / |
80WQ40-15-3QG | 40 | 15 | 62 | 26 | 3 | 3000 | 380 | 6.7 | 76 | 全扬程 | 40.8 |
65WQ40-18-4QG | 40 | 18 | 65 | 28 | 4 | 3000 | 380 | 8.0 | 64 | 全扬程 | / |
80WQ50-15-4QG | 50 | 15 | 65 | 27 | 4 | 3000 | 380 | 8.0 | 76 | 全扬程 | / |
100WQ80-8-4QG | 80 | 8 | 90 | 29 | 4 | 3000 | 380 | 8.0 | 102 | 全扬程 | 46.8 |
性能曲线

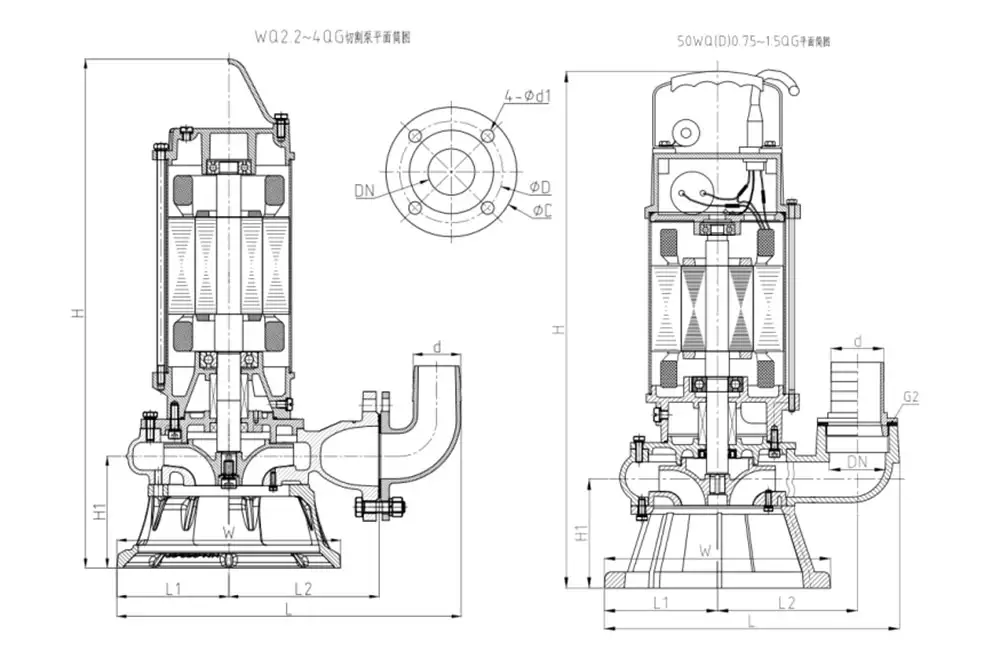

安装外形尺寸
型号规格 | H | H1 | L | L1 | L2 | W | d | DN | D1 | D | 法兰螺纹 | n-￠d1 |
50WQD10-10-0.75QG | 465 | 83 | 267 | 100 | 130 | 200 | 51 | 50 | / | / | G2 | / |
50WQ10-10-0.75QG | 465 | 83 | 267 | 100 | 130 | 200 | 51 | 50 | / | / | G2 | / |
50WQD10-12-1.1QG | 484 | 102 | 274 | 105 | 130 | 210 | 51 | 50 | / | / | G2 | / |
50WQ10-12-1.1QG | 484 | 102 | 274 | 105 | 130 | 210 | 51 | 50 | / | / | G2 | / |
50WQD15-15-1.5QG | 499 | 104 | 277 | 105 | 130 | 210 | 51 | 50 | / | / | G2 | / |
50WQ15-15-1.5QG | 499 | 104 | 277 | 105 | 130 | 210 | 51 | 50 | / | / | G2 | / |
65WQD20-10-1.5QG | 499 | 104 | 277 | 105 | 130 | 210 | 64 | 50 | / | / | G2 | / |
65WQ20-10-1.5QG | 499 | 104 | 277 | 105 | 130 | 210 | 64 | 50 | / | / | G2 | / |
50WQ15-20-2.2QG | 550 | 121 | 368 | 120 | 161 | 243 | 51 | 65 | 110 | 140 | / | 4-￠14 |
65WQ25-15-2.2QG | 550 | 121 | 380 | 120 | 161 | 243 | 64 | 65 | 110 | 140 | / | 4-￠14 |
80WQ40-10-2.2QG | 553 | 124 | 392 | 120 | 160 | 250 | 76 | 80 | 150 | 190 | / | 4-￠14 |
50WQ15-25-3QG | 580 | 127 | 363 | 120 | 159 | 240 | 51 | 50 | 110 | 140 | / | 4-￠14 |
65WQ35-15-3QG | 580 | 127 | 378 | 120 | 159 | 240 | 64 | 50 | 110 | 140 | / | 4-￠14 |
80WQ40-15-3QG | 584 | 127 | 390 | 120 | 160 | 240 | 76 | 80 | 150 | 190 | / | 4-￠19 |
65WQ40-18-4QG | 609 | 129 | 397 | 120 | 178 | 240 | 64 | 80 | 150 | 190 | / | 4-￠19 |
80WQ50-15-4QG | 609 | 129 | 410 | 120 | 178 | 240 | 76 | 80 | 150 | 190 | / | 4-￠19 |
100WQ80-8-4QG | 609 | 129 | 445 | 120 | 178 | 240 | 102 | 100 | 190 | 210 | / | 4-￠19 |
