无堵塞双吸铸铁叶轮
密闭通道式叶轮，叶轮效率较高，不易产生阻塞，常使用在大型泵。
提供高质量水泵产品面向全球客户。
产品概述
HQX全扬程潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,三相异步电动机。水泵位于电动机下面，为离心式双吸铸铁叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封，机械密封作动密封,每个固定止口密封采用“O”型耐油橡胶密封圈作静密封。电泵转轴采用不锈钢摩擦焊接轴,确保轴有可靠的机械强度,提高耐磨性及耐蚀性,且便于维修时叶轮的拆装。
用途
该系列电泵广泛适用于排除工业积水、建筑施工给排水、景观喷漆、水产养殖的清水抽送以及其他场合供水。
使用条件
● 介质温度不超过+40C;
● 介质PH值为4-10;
● 介质中固体颗粒的固容比不超过3%;
● 水泵最大潜水深度不超过5m
● 输送介质密度≤1.3x103kg/m3;
● 水泵运行时电源电压为额定电压，波动范围为±10%。

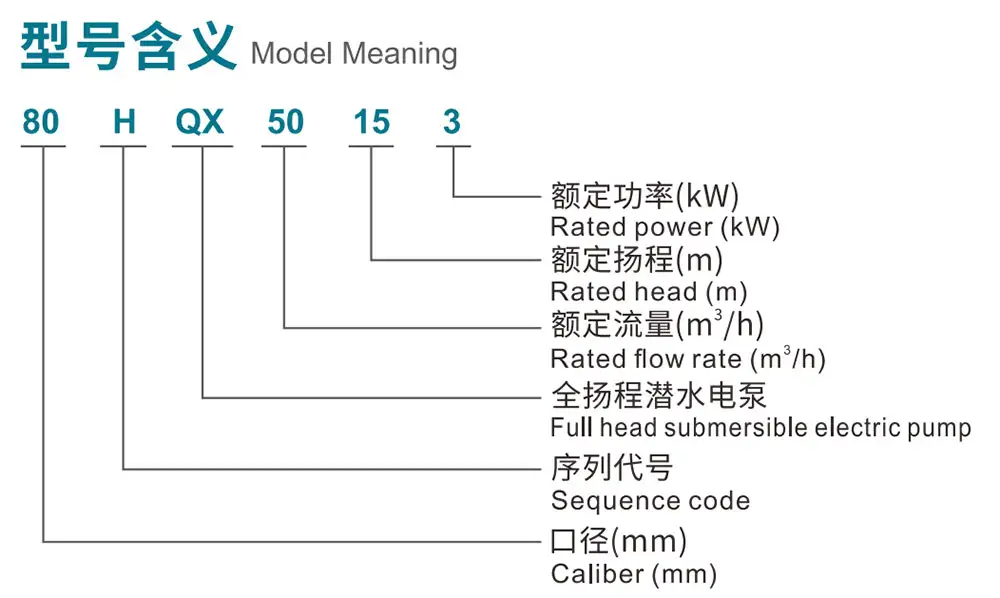

型号含义
性能曲线
技术参数
型号规格 | 额定流量 | 额定扬程 | 最大流量 | 最高扬程 | 额定功率 | 同步转速 | 额定电压 | 额定电流 | 配管内径 | 扬程适用范围 | 电泵外形尺寸 | 净重 |
80HQX50-15-3 | 50 | 15 | 80 | 18 | 3.0 | 3000 | 380 | 6.6 | 76 | 全扬程 | 347×210×593 | 52 |
100HQX70-10-3 | 70 | 10 | 100 | 16 | 3.0 | 3000 | 380 | 6.6 | 102 | 全扬程 | 347×210×593 | 52 |
50HQX11-49-4 | 11 | 49 | 45 | 54 | 4.0 | 3000 | 380 | 8.8 | 51 | >40米 | 337×259×578 | 60 |
80HQX70-20-4 | 70 | 20 | 110 | 25 | 4.0 | 3000 | 380 | 8.8 | 76 | 全扬程 | 356×233×622 | 61 |
100HQX70-15-4 | 70 | 15 | 130 | 19 | 4.0 | 3000 | 380 | 8.8 | 102 | 全扬程 | 356×233×622 | 61 |
