产品概述

Q(D)X-A铝壳潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部，为单相或三相异步电动机。水泵位于电动机下部,为离心式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“0”型耐油胶密封圈作静密封。整泵采用不锈钢螺栓,铸铁泵体采用电泳处理，有效隔绝空气与水分,防止氧化,延长使用寿命。电泵内置温度型保护器，防止电泵烧机。

使用条件

● 输送水源的液温小于40°℃。

● 介质的PH值在6.5-8.5之间。

● 电源频率为50Hz,电压为单相交流220V,三相交流380V,电压波动范围为额定值的±10%。

● 水中含固体杂质比不超过0.1%,颗粒不大于0.2mm,潜水深度不超过5m。

特点和用途

Q(D)X-A系列泵体积小,重量轻,适合于广大农村井下抽水、农田灌溉、养殖增氧给排水、园林浇喷及旅馆、食堂建筑等场所供水之用。

型号含义

注：该系列水泵只能抽清水，不能抽污水及污泥

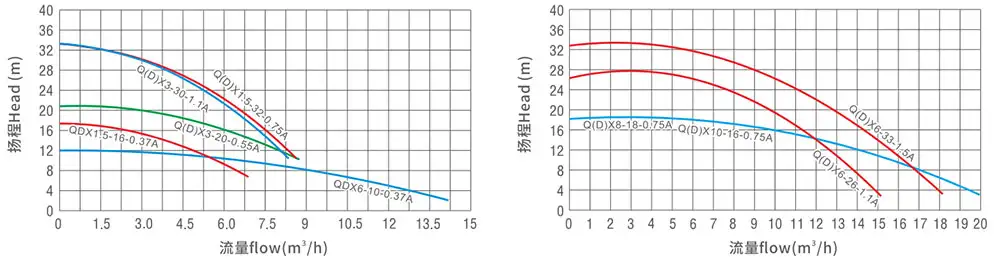

性能曲线

安装尺寸

技术参数

型号规格	额定流量 m³/h	额定扬程 m	最大流量 m³/h	最高扬程 m	额定功率 kW	同步转速 r/min	额定电压 V	额定电流 A	配管内径 mm	扬程适用范围 m	净重 kg
QDX1.5-16-0.37A	1.5	16	7	17.5	0.37	3000	220	2.9	25	>8	8.25
QDX6-10-0.37A	6	10	14	12	0.37	3000	220	2.9	40	全扬程	8.5
Q(D)X3-20-0.55A	3	20	8.8	21	0.55	3000	220/380	4.1/1.6	25	>15	11.8
Q(D)X10-12-0.55A	10	12	19	14	0.55	3000	220/380	4.1/1.6	51	全扬程	/
Q(D)X1.5-32-0.75A	1.5	32	8.5	34.5	0.75	3000	220/380	5.2/2.0	25	>25	13.85
Q(D)X8-18-0.75A	8	18	20	20	0.75	3000	220/380	5.2/2.0	40	>15	13.65
Q(D)X10-16-0.75A	10	16	20	18.5	0.75	3000	220/380	5.2/2.0	51	>12	13.65
Q(D)X3-30-1.1A	3	30	8.5	34.5	1.1	3000	220/380	7.3/2.7	25	>24	15
Q(D)X6-26-1.1A	6	26	15	27.5	1.1	3000	220/380	7.3/2.7	40	>20	15.9
Q(D)X10-20-1.1A	10	20	28.5	22	1.1	3000	220/380	7.3/2.7	51	>15	15.5
Q(D)X15-15-1.1A	15	15	32	18.5	1.1	3000	220/380	7.3/2.7	64	>12	15.5
Q(D)X40-7-1.1A	40	7	53	10.5	1.1	3000	220/380	7.3/2.7	76	全扬程	18.1
Q(D)X6-33-1.5A	6	33	18	35	1.5	3000	220/380	9.5/3.6	40	>25	17.8
Q(D)X10-24-1.5A	10	24	31	26	1.5	3000	220/380	9.5/3.6	51	>18	17.2
Q(D)X15-18-1.5A	15	18	33.5	22	1.5	3000	220/380	9.5/3.6	64	>15	17.2
Q(D)X40-9-1.5A	40	9	60	12	1.5	3000	220/380	9.5/3.6	76	全扬程	19
Q(D)X50-7-1.5A	50	7	60	12	1.5	3000	220/380	9.5/3.6	102	全扬程	20.5
Q(D)X65-8-2.2A	65	8	85	14	2.2	3000	220/380	14/5.1	102	全扬程	26.3
Q(D)X20-26-2.2A	20	26	38	29	2.2	3000	220/380	14/5.1	51	>20	/
Q(D)X40-14-2.2A	40	14	60	19	2.2	3000	220/380	14/5.1	76	全扬程	/

关键词

汇南泵业

Q(D)X-A铝壳潜水电泵

Q(D)X-A铝壳潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。

联系我们

Jenny@cnhnby.com

15068607738

分类

潜水泵

产品咨询相关产品 File Download

获取报价

注意: 请留下您的联系我们信息，我们的专业人员会尽快联系我们您!

提交

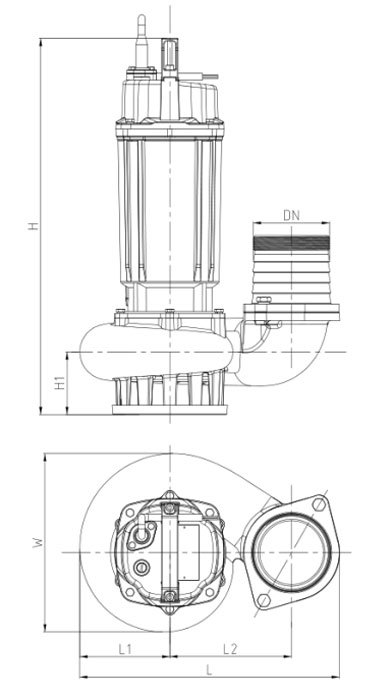

Q(D)X-A铝壳潜水电泵安装外形尺寸
序号	规格型号	H	H1	L	L1	L2	W	DN
1	QDX1.5-16-0.37A	380	62	195	79	101	150	25
2	QDX6-10-0.37A	389	67	215	79	105	150	40
3	Q(D)X3-20-0.55A	393	66	206	80	105	164	25
4	Q(D)X1.5-32-0.75A	416	67	240	94	125	239	25
5	Q(D)X8-18-0.75A	412	66	230	79	117	162	40
6	Q(D)X10-16-0.75A	412	66	230	79	117	162	50
7	Q(D)X3-30-1.1A	442	67	240	94	125	239	25
8	Q(D)X10-20-1.1A	445	67	248	90	126	184	50
9	Q(D)X6-26-1.1A	442	67	256	95	132	190	40
10	Q(D)X15-15-1.1A	445	67	252	90	126	184	50
11	Q(D)X40-7-1.1A	476	83	270	93	140	194	80
12	Q(D)X10-24-1.5A	445	67	248	90	126	184	50
13	Q(D)X6-33-1.1A	438	66	256	95	132	190	40
14	Q(D)X15-18-1.5A	445	67	252	90	126	184	50
15	Q(D)X40-9-1.5A	476	82	282	93	140	194	80
16	Q(D)X50-7-1.5A	478	80	305	93	150	194	100
17	Q(D)X65-8-2.2A	494	84	345	119	162	237	100
