产品概述
Q(D)X-C铝壳潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为离心式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封，机械密封作动密封,每个固定止口密封采用“O”型耐油橡胶密封圈作静密封。
特点和用途
Q(D)X-C系列泵体积小,重量轻,适合于广大农村井下抽水、农田灌溉、养殖增氧给排水、园林浇喷及旅馆、食堂建筑等场所供水之用。
使用条件
● 输送水源的液温小于40℃。
● 介质的PH值在6.5-8.5之间。
● 电源频率为50Hz,电压为单相交流220V,三相交流380V,电压波动范围为额定值的±10%。
● 水中含固体杂质比不超过0.1%,颗粒不大于0.2mm,潜水深度不超过5m。

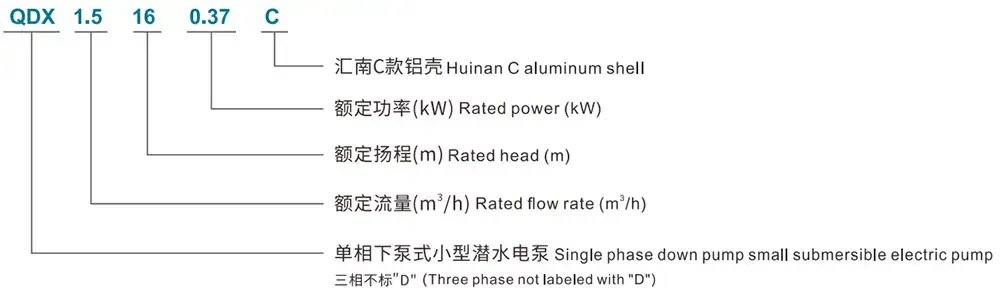

型号含义
技术参数
型号规格 | 额定流量 | 额定扬程 | 最大流量 | 最高扬程 | 额定功率 | 同步转速 | 额定电压 | 额定电流 | 配 管 内 径 | 扬程适用范围 |
QDX1.5-16-0.37C | 1.5 | 16 | 7 | 17.5 | 0.37 | 3000 | 220 | 2.9 | 25 | >8 |
QDX6-10-0.37C | 6 | 10 | 14 | 12 | 0.37 | 3000 | 220 | 2.9 | 40 | 全扬程 |
Q(D)X3-18-0.55C | 3 | 18 | 8.8 | 21 | 0.55 | 3000 | 220/380 | 4.1/1.6 | 25 | >15 |
Q(D)X10-12-0.55C | 10 | 12 | 19 | 14 | 0.55 | 3000 | 220/380 | 4.1/1.6 | 50 | 全扬程 |
Q(D)X1.5-32-0.75C | 1.5 | 32 | 8.5 | 34.5 | 0.75 | 3000 | 220/380 | 5.2/2.0 | 25 | >25 |
Q(D)X8-18-0.75C | 8 | 18 | 20 | 20 | 0.75 | 3000 | 220/380 | 5.2/2.0 | 40 | >15 |
Q(D)X10-16-0.75C | 10 | 16 | 20 | 18.5 | 0.75 | 3000 | 220/380 | 5.2/2.0 | 50 | >12 |
QDX30-6-0.75C | 30 | 6 | 45 | 9 | 0.75 | 3000 | 220/380 | 5.2/2.0 | 80 | 全扬程 |
Q(D)X3-30-1.1C | 3 | 30 | 8.5 | 34.5 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 25 | >24 |
Q(D)X6-26-1.1C | 6 | 26 | 15 | 27.5 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 40 | >20 |
Q(D)X10-20-1.1C | 10 | 20 | 28.5 | 22 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 51 | >15 |
Q(D)X15-15-1.1C | 15 | 15 | 32 | 18.5 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 64 | >12 |
Q(D)X40-6-1.1C | 40 | 6 | 53 | 10.5 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 76 | 全扬程 |
Q(D)X6-33-1.5C | 6 | 33 | 18 | 35 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 40 | >25 |
Q(D)X10-24-1.5C | 10 | 24 | 31 | 26 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 51 | >18 |
Q(D)X15-18-1.5C | 15 | 18 | 33.5 | 22 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 64 | >15 |
Q(D)X40-9-1.5C | 40 | 9 | 60 | 12 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 76 | 全扬程 |
Q(D)X50-7-1.5C | 50 | 7 | 60 | 12 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 102 | 全扬程 |
