产品概述

Q(D)X-B不锈钢潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为离心式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“O”型耐油橡胶密封圈作静密封。整泵采用不锈钢螺栓,泵壳采用电泳处理,有效隔绝空气与水分,防止氧化,延长使用寿命。

用途

该系列电泵广泛适用于海水养殖增氧排水、井下抽水、农田灌溉、园林浇水、喷洒、家庭生活用水等其他场合的给排水。

特点

● 电泵体积小,重量轻,安装移动方便;

● 电机采用新型密封结构,具有密封性好、确保装配过程中不会破损等优点。

● 不锈钢材质,耐磨损,耐腐蚀,外形美观,结构紧凑;

● 采用不锈钢接轴、PPO叶轮和铸铁叶轮耐腐蚀;

● 标配品牌内置式过载热保护器,有效防烧机;

使用条件

● 电泵在下列使用条件下连续正常工作。

● 输送水源的液温小于40°℃。

● 介质的PH值在6.5-8.5之间。

● 电源频率为50Hz,电压为单相交流220V,三相交流380V,电压波动范围为额定值的±10%。

● 水中含固体杂质比不超过0.1%,颗粒不大于0.2mm,潜水深度不超过5m。

型号含义

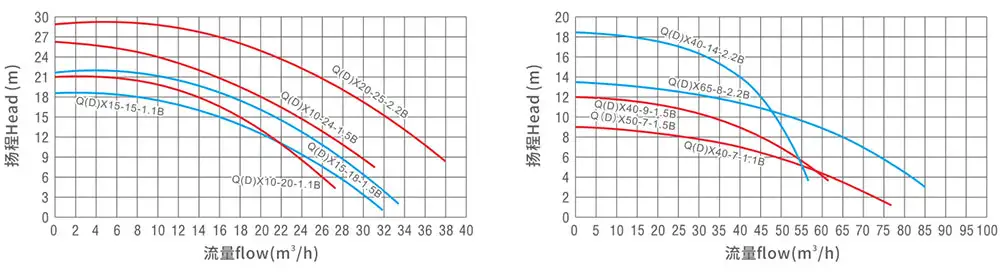

性能曲线

安装尺寸

技术参数

型号规格	额定流量 m³/h	额定扬程 m	最大流量 m³/h	最高扬程 m	额定功率 kW	同步转速 r/min	额定电压 V	额定电流 A	配管内径 mm	扬程适用范围 m	净重 kg
QDX1.5-16-0.37B	1.5	16	7	17.5	0.37	3000	220	2.9	25	>8	9.6
QDX6-10-0.37B	6	10	14	12	0.37	3000	220	2.9	40	全扬程	9.8
Q(D)X3-20-0.55B	3	20	8.8	21	0.55	3000	220/380	4.1/1.6	25	>15	14.5
Q(D)X10-12-0.55B	10	12	19	14	0.55	3000	220/380	4.1/1.6	25	全扬程	/
Q(D)X1.5-32-0.75B	1.5	32	8.5	34.5	0.75	3000	220/380	5.1/2.0	25	>25	16.2
Q(D)X8-18-0.75B	8	18	20	20	0.75	3000	220/380	5.1/2.0	40	>15	16.7
Q(D)X10-16-0.75B	10	16	20	18.5	0.75	3000	220/380	5.1/2.0	51	>12	16.75
Q(D)X3-30-1.1B	3	30	8.5	34.5	1.1	3000	220/380	7.3/2.7	25	>24	19
Q(D)X6-26-1.1B	6	26	15	27.5	1.1	3000	220/380	7.3/2.7	40	>20	20
Q(D)X10-20-1.1B	10	20	28.5	22	1.1	3000	220/380	7.3/2.7	51	>15	18.6
Q(D)X15-15-1.1B	15	15	32	18.5	1.1	3000	220/380	7.3/2.7	64	>12	18.6
Q(D)X40-7-1.1B	40	7	53	10.5	1.1	3000	220/380	7.3/2.7	76	全扬程	20.5
Q(D)X6-33-1.5B	6	33	18	35	1.5	3000	220/380	9.5/3.6	40	>25	22.7
Q(D)X10-24-1.5B	10	24	31	26	1.5	3000	220/380	9.5/3.6	51	>18	21.5
Q(D)X15-18-1.5B	15	18	33.5	22	1.5	3000	220/380	9.5/3.6	64	>15	21.5
Q(D)X40-9-1.5B	40	9	60	12	1.5	3000	220/380	9.5/3.6	76	全扬程	23
Q(D)X50-7-1.5B	50	7	60	12	1.5	3000	220/380	9.5/3.6	102	全扬程	25
Q(D)X65-8-2.2B	65	8	85	14	2.2	3000	220/380	14/5.1	102	全扬程	28.8
Q(D)X20-26-2.2B	20	26	39	30	2.2	3000	220/380	14/5.1	50	全扬程	26.3
Q(D)X40-14-2.2B	40	14	57	18.5	2.2	3000	220/380	14/5.1	80	全扬程	26.3

关键词

汇南泵业

Q(D)X-B不锈钢潜水泵

Q(D)X-B不锈钢潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。

联系我们

Jenny@cnhnby.com

15068607738

分类

潜水泵

产品咨询相关产品 File Download

获取报价

注意: 请留下您的联系我们信息，我们的专业人员会尽快联系我们您!

提交

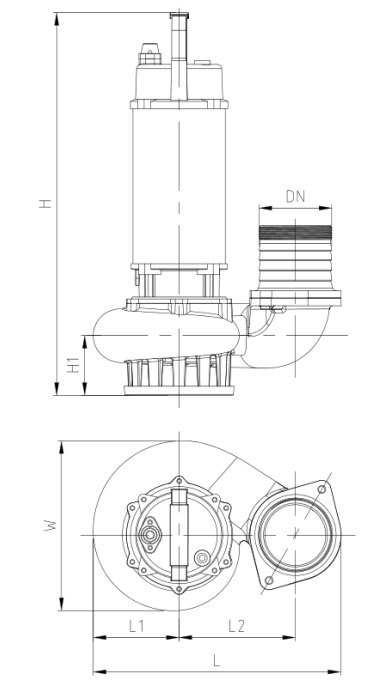

Q(D)X-B不锈钢潜水电泵安装外形尺寸
序号	规格型号	H	H1	L	L1	L2	W	DN
1	QDX1.5-16-0.37B	363	62	195	79	101	158	25
2	QDX6-10-0.37B	373	67	215	79	105	158	40
3	Q(D)X3-20-0.55B	399	66	206	80	105	164	25
4	Q(D)X10-12-0.55B	420	66	230	79	117	162	50
5	Q(D)X1.5-32-0.75B	435	67	240	94	125	239	25
6	Q(D)X8-18-0.75B	430	66	230	79	117	162	40
7	Q(D)X10-16-0.75B	430	66	230	79	117	162	50
8	Q(D)X3-30-1.1B	445	67	240	94	125	239	25
9	Q(D)X10-20-1.1B	465	67	248	90	126	184	50
10	Q(D)X6-26-1.1B	445	67	256	95	132	190	40
11	Q(D)X15-15-1.1B	465	67	252	90	126	184	50
12	Q(D)X40-7-1.1B	478	83	270	93	140	194	80
13	Q(D)X10-24-1.5B	465	67	248	90	126	184	50
14	Q(D)X6-33-1.1B	458	66	256	95	132	190	40
15	Q(D)X15-18-1.5B	465	67	252	90	126	184	50
16	Q(D)X40-9-1.5B	493	82	282	93	140	194	80
17	Q(D)X50-7-1.5B	498	80	305	93	150	194	100
18	Q(D)X65-8-2.2B	534	84	345	119	162	237	100
19	Q(D)X20-26-2.2B	512	73	280	104	140	215	50
