产品概述
WQ(D)-X旋流式污水污物潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。电动机位于电泵上部,为单相或三相异步电动机。水泵位于电动机下部,为半开式叶轮、蜗壳结构,水泵和电动机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“O”型耐油橡胶密封圈作静密封,泵油缸和泵体之间增加连接板连接,增加一道密封,杜绝泥沙直接渗透油缸,防止机械密封失效,延长使用寿命。整泵采用不锈钢螺栓,泵壳采用电泳处理，有效隔绝空气与水分,防止氧化,延长使用寿命。电泵内置温度型保护器,防止电泵烧机。
用途
该系列电泵用于地下室、市政工程、雨水高粘度流体的抽送、建筑工地施工泥浆水的抽送、生活污水排放、养殖场污水排放等其他场合的给排水。
特点
● 采用不阻塞叶轮设计:对于含固体或纤维物资的污水,均能发挥最大的排水功能;
● 高精度电机,高效率,特性稳定;
● 电机内置温度型热保护器:防止水泵过载、卡机等异常运行时烧机;
● 电机采用新型密封结构,具有密封性好、确保装配过程中不会破损等优点;
● 泵油缸和泵体之间增加连接板连接,增加一道密封,杜绝泥沙直接渗透油缸，防止机械密封失效,延长使用寿命。
使用条件
● 电泵频率为50Hz,电压为单相交流220V,三相交流380V;
● 电压波动范围为额定值的±10%;
● 工作环境温度0~40°C,输送介质温度不超过+40°C;
● 输送介质密封≤1.3x103kg/m3;
● 介质中固体颗粒的固容比不超过3%;
● 潜水深度不超过5m;
● 输送介质的PH值在4-10之间。

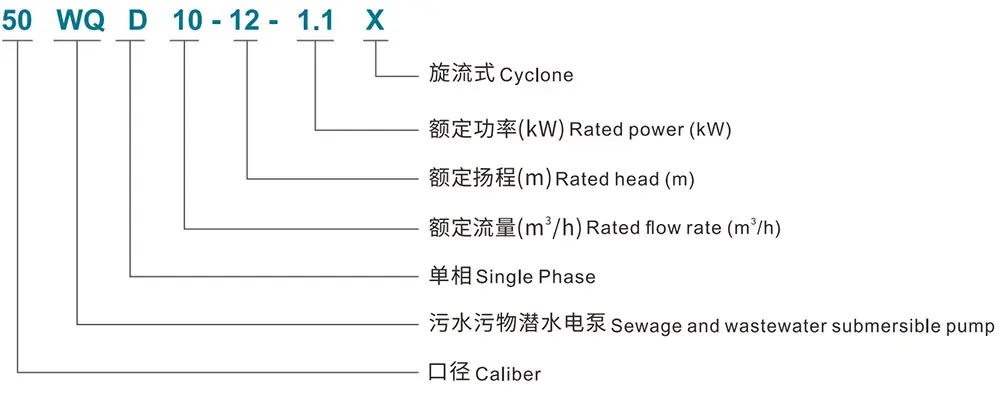

型号含义
性能曲线
技术参数
型号规格 | 额定流量 | 额定扬程 | 最大流量 | 最高扬程 | 额定功率 | 同步转速 | 额定电压 | 额定电流 | 配管内径 | 扬程适用范围 | 电泵外形尺寸 | 通过颗粒最大直径 |
50WQ(D)10-10-0.75X | 10 | 10 | 24 | 12.5 | 0.75 | 3000 | 220/380 | 5.2/2.0 | 51 | 全扬程 | 260x186x500 | 20 |
50WQ(D)10-12-1.1X | 10 | 12 | 28 | 15 | 1.1 | 3000 | 220/380 | 7.3/2.7 | 51 | 全扬程 | 260x186x510 | 20 |
50WQ(D)15-15-1.5X | 15 | 15 | 32 | 19 | 1.5 | 3000 | 220/380 | 9.5/3.6 | 51 | 全扬程 | 260x186x535 | 20 |
50WQ(D)15-18-2.2X | 15 | 18 | 36 | 22 | 2.2 | 3000 | 220/380 | 14/5.1 | 51 | 全扬程 | 265x186x565 | 20 |
80WQ(D)30-10-2.2X | 30 | 10 | 47 | 17 | 2.2 | 3000 | 220/380 | 14/5.1 | 51 | 全扬程 | 285x192x578 | 25 |

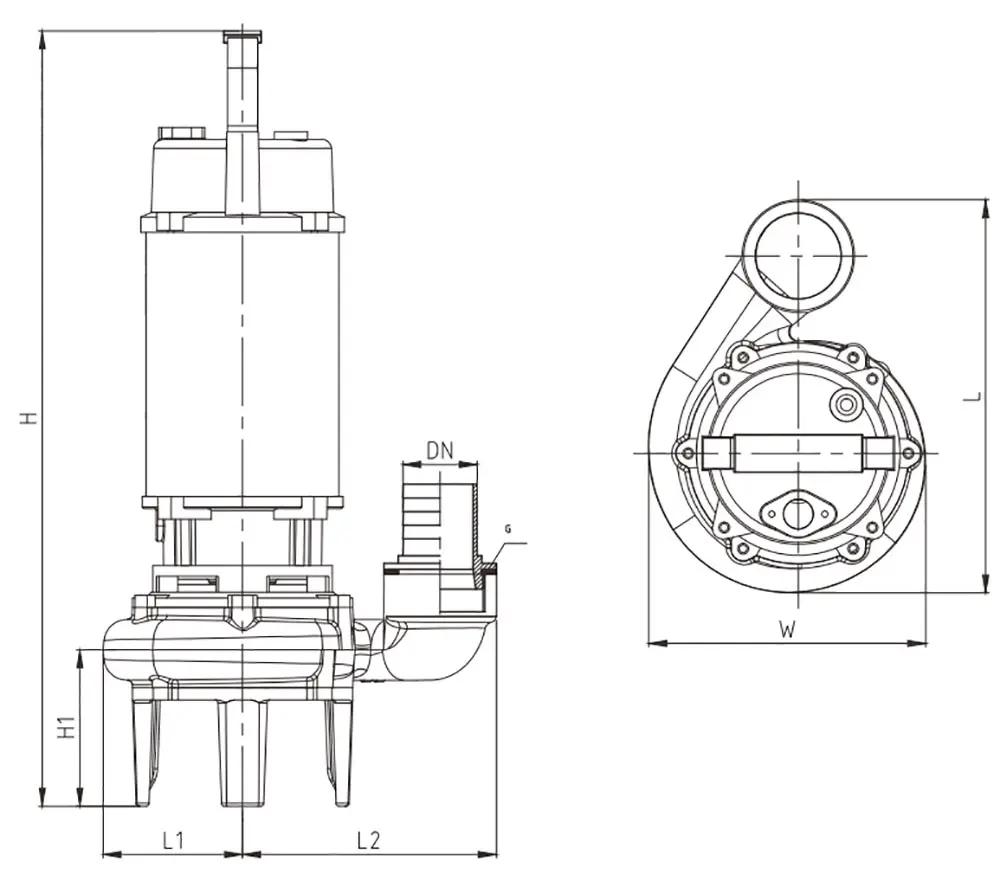

安装外形尺寸
型号规格 | H | H1 | L1 | L2 | L | W | DN | G |
50WQ(D)10-10-0.75X | 500 | 105 | 91 | 169 | 260 | 186 | 50 | G2 |
50WQ(D)10-12-1.1X | 510 | 105 | 91 | 169 | 260 | 186 | 50 | G2 |
50WQ(D)15-15-1.5X | 535 | 105 | 91 | 169 | 260 | 186 | 50 | G2 |
50WQ(D)15-18-2.2X | 565 | 105 | 91 | 174 | 265 | 186 | 50 | G2 |
80WQ(D)30-10-2.2X | 578 | 108 | 93 | 192 | 285 | 192 | 80 | G2.5 |
关键词
WQ(D)-X旋流式污水污物潜水电泵（泥浆泵）
