产品概述

HWQ(D)系列污水污物潜水电泵(以下简称电泵),由水泵、密封、电机三部分组成。电机位于电泵上部,为单相或三相异步电动机。水泵位于电机下部，为双流道无堵塞叶轮、蜗壳结构,水泵和电机之间采用双端面机械密封加骨架油封,机械密封作动密封,每个固定止口密封采用“O”型耐油橡胶密封圈作静密封,确保泵的密封可靠性。电泵转轴采用不锈钢焊接轴,确保轴有可靠的机械强度,提高轴的耐磨性及耐蚀性，且便于维修时叶轮的拆装。该系列泵具有防缠绕、无堵塞等特点,在排送含固体颗粒和长纤维的混合液体具有独特功能。

用途

该系列电泵广泛适用于a、抽送含有短纤维、纸屑、泥沙等固体颗粒物的污水;b、抽送含有泥水、灰水、生活污水、粪尿等软性固态物的污水;城市污水处理厂排水系统、市政工程、建筑工地、农业排灌、河塘清淤等;d、化工、石油、制药、造纸、水泥厂等。(不适用有防爆、强酸、强碱要求的场合)

特点

● 全铜电机和冷轧矽钢片:高效率、低温升、不易烧机;

● 轴料高频淬火处理:提高轴的耐磨性和耐腐蚀性，方便叶轮维修;

● 电机带温度型热保护器:防止水泵过载、卡机等异常运行时烧机;

● 带静环压板机械密封结构:保证泵端静环密封性;

● 高扬程,大流量;

● 叶轮防沙结构设计:阻止介质中的固体颗粒进入机械密封中,减少机封磨损,延长使用寿命。

使用条件

● 介质温度不超过+40℃;

● 介质PH值为4-10;

● 介质中固体颗粒的固容比不超过3%;

● 水泵最大潜水深度不超过5m

● 输送介质密度≤1.3x10³kg/m;

● 电源频率为50Hz,电压为单相交流220V,三相交流380V,电压波动范围为额定值的±10%。

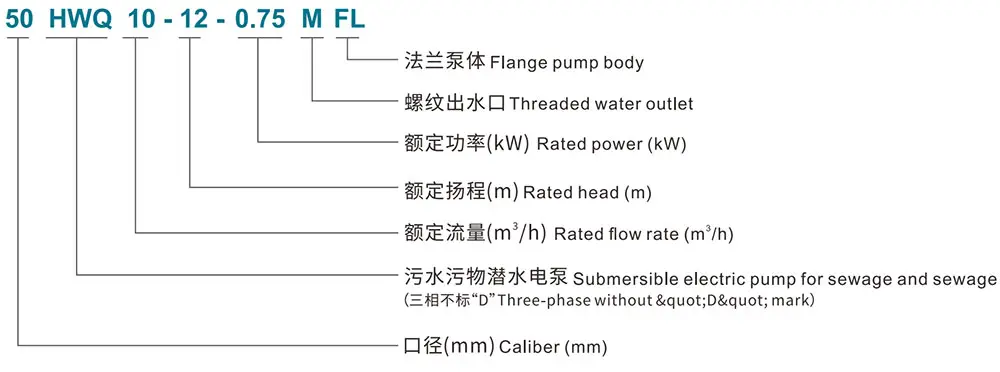

型号含义

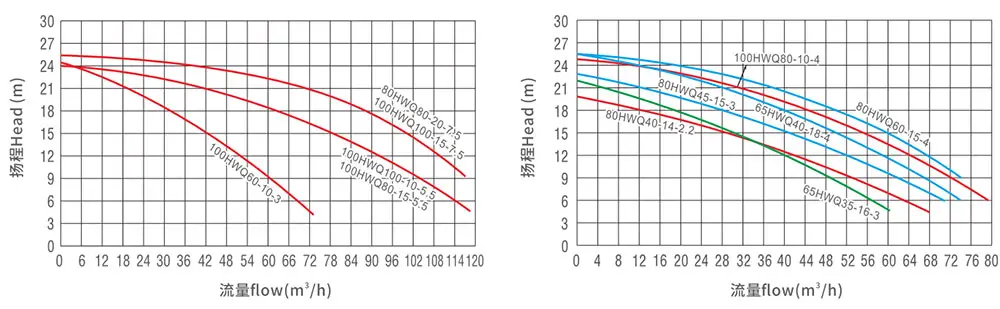

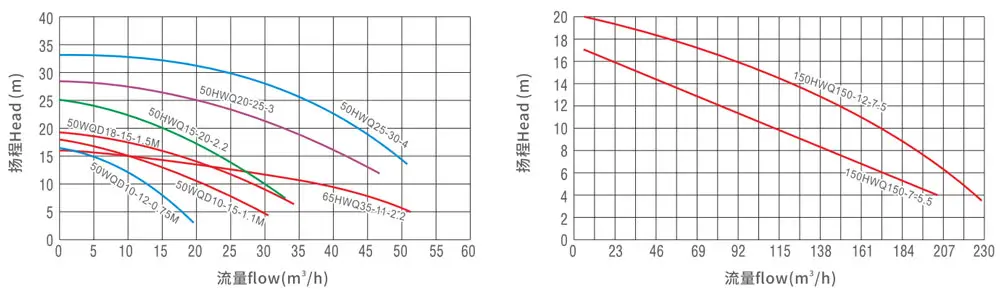

性能曲线

技术参数

型号规格	额定流量 m°/h	额定扬程 m	最大流量 m³/h	最高扬程 m	额定功率 kW	同步转速 r/min	额定电压 V	额定电流 A	配管内径 mm	扬程适用范围 m	通过颗粒最大直径 mm	净重 kg
40WQ(D)7-15-0.75M	7	15	20	17	0.75	3000	220/380	5.2/2.0	40	>10	15	21.5
50WQ(D)10-12-0.75M	10	12	20	17	0.75	3000	220/380	5.2/2.0	51	全扬程	15	21.5
50WQ(D)15-7-0.75M	15	7	20	17	0.75	3000	220/380	5.2/2.0	51	全扬程	15	21.5
40WQ(D)7-15-0.75M(老款)	7	15	20	17	0.75	3000	220/380	5.2/2.0	40	全扬程	20	22
50WQ(D)10-12-0.75M(老款)	10	12	20	17	0.75	3000	220/380	5.2/2.0	51	全扬程	20	22
50WQ(D)15-7-0.75M(老款)	15	7	20	17	0.75	3000	220/380	5.2/2.0	51	全扬程	20	22
40WQ(D)7-18-1.1M	7	18	30	20	1.1	3000	220/380	7.3/2.7	40	>12	20	25.4
50WQ(D)10-15-1.1M	10	15	30	18	1.1	3000	220/380	7.3/2.7	51	全扬程	20	25.4
50WQ(D)20-10-1.1M	20	10	30	18	1.1	3000	220/380	7.3/2.7	51	全扬程	20	25.4
50WQ(D)18-15-1.5M	18	15	35	20	1.5	3000	220/380	9.5/3.6	51	全扬程	20	26.2/25.4
50WQ(D)25-10-1.5M	25	10	35	20	1.5	3000	220/380	9.5/3.6	51	全扬程	20	26.2/25.4
50WQ(D)10-15-1.1M(FL)	10	15	30	18	1.1	3000	220/380	7.3/2.7	51	全扬程	20	26.05
50WQ(D)20-10-1.1M(FL)	20	10	30	18	1.1	3000	220/380	7.3/2.7	51	全扬程	20	26.05
50WQ(D)18-15-1.5M(FL)	18	15	35	20	1.5	3000	220/380	9.5/3.6	51	全扬程	20	26.8/26
50WQ(D)25-10-1.5M(FL)	25	10	35	20	1.5	3000	220/380	9.5/3.6	51	全扬程	20	26.8/26
50HWQ15-20-2.2	15	20	34	25	2.2	3000	380	5.1	51	全扬程	20	38.6
65HWQ35-11-2.2	35	11	52	17	2.2	3000	380	5.1	64	全扬程	25	37.6
80HWQ40-14-2.2	40	14	68	21	2.2	3000	380	5.1	76	全扬程	30	41.8
50HWQ20-25-3	20	25	46	30	3	3000	380	6.7	51	>20	20	41.5
65HWQ35-16-3	35	16	60	23	3	3000	380	6.7	64	全扬程	25	40.6
80HWQ45-15-3	45	15	70	23	3	3000	380	6.7	76	全扬程	30	43.5
100HWQ60-10-3	60	10	75	25	3	3000	380	6.7	102	全扬程	30	45.5
50HWQ25-30-4	25	30	51	35	4	3000	380	8.0	51	>20	25	56
65HWQ40-18-4	40	18	75	28	4	3000	380	8.0	64	全扬程	25	62
80HWQ60-15-4	60	15	75	28	4	3000	380	8.0	76	全扬程	30	62
100HWQ80-10-4	80	10	90	28	4	3000	380	8.0	102	全扬程	30	64
80HWQ45-20-5.5	45	20	72	28	5.5	3000	380	11.7	76	全扬程	30	65
100HWQ80-15-5.5	80	15	120	20	5.5	3000	380	11.7	102	全扬程	30	65
100HWQ100-10-5.5	100	10	120	20	5.5	3000	380	11.7	102	全扬程	35	66
150HWQ150-7-5.5	150	7	200	18	5.5	3000	380	11.7	153	全扬程	45	76
80HWQ60-22-7.5	60	22	120	27	7.5	3000	380	14.5	76	全扬程	30	88
100HWQ80-20-7.5	80	20	120	27	7.5	3000	380	14.5	102	全扬程	30	89
100HWQ100-15-7.5	100	15	120	27	7.5	3000	380	14.5	102	全扬程	35	89
150HWQ150-12-7.5	150	12	230	22	7.5	3000	380	14.5	153	全扬程	45	105
50WQ(D)10-15-0.75TM	10	15	/	/	0.75	3000	220/380	5.2/2.0	51	全扬程	/	16.9
50WQ(D)10-15-1.1TM	10	15	/	/	1.1	3000	220/380	7.3/2.7	51	全扬程	/	17.35
50WQ(D)12-16-1.5TM	12	16	/	/	1.5	3000	220/380	9.5/3.6	51	全扬程	/	21.1
80WQ(D)40-9-1.5TM	40	9	/	/	1.5	3000	220/380	9.5/3.6	76	全扬程	/	22.9
100WQ(D)65-7-2.2TM	65	7	/	/	2.2	3000	220/380	14/5.1	102	全扬程	/	26.15
100WQ(D)65-10-3TM	65	10	/	/	3	3000	220/380	17/6.7	102	全扬程	/

安装外形尺寸

型号规格	H	H1	L	L1	L2	W	d	DN	D1	D	法兰螺纹	d n-￠d1
50WQD10-12-0.75M	478	73	252	95	/	190	51	50	/	/	G2	/
50WQ10-12-0.75M	478	73	252	95	/	190	51	50	/	/	G2	/
50W QD10- 12-0 . 75M(老款)	495	88	249	95	/	192	51	50	/	/	G2	/
50WQ10- 12-0 . 75M(老款)	495	88	249	95	/	192	51	50	/	/	G2	/
50WQD10-15-1.1M	540	97	263	95	168	190	51	50	/	/	G2	/
50WQ10-15-1.1M	540	97	263	95	168	190	51	50	/	/	G2	/
50WQD18-15-1.5M	540	97	263	95	168	190	51	50	/	/	G2	/
50WQ18-15-1.5M	540	97	263	95	168	190	51	50	/	/	G2	/
50WQD10-15-1.1FL	540	97	263	95	130	190	51	50	110	140	/	4-￠14
50WQ10-15-1.1FL	540	97	263	95	130	190	51	50	110	140	/	4-￠14
50WQD18-15-1.5FL	540	97	263	95	130	190	51	50	110	140	/	4-￠14
50WQ18-15-1.5FL	540	97	263	95	130	190	51	50	110	140	/	4-￠14
50HWQ15-20-2.2	582	140	370	126	157	252	51	50	110	140	/	4-￠14
65HWQ35-11-2.2	572	131	390	126	165	252	64	65	130	160	/	4-￠14
80HWQ40-14-2.2	576	134	409	126	170	252	76	80	150	190	/	4-￠19
50HWQ20-25-3	602	140	370	126	157	252	51	50	110	140	/	4-￠14
65HWQ35-16-3	592	131	390	126	165	252	64	65	130	160	/	4-￠14
80HWQ45-15-3	596	134	409	126	170	252	76	80	150	190	/	4-￠19
100HWQ60-10-3	604	140	459	126	186	260	102	100	170	210	/	4-￠19
50HWQ25-30-4	648	140	370	126	157	252	51	50	110	140	/	4-￠14
65HWQ40-18-4	642	134	395	126	170	252	64	80	150	190	/	4-￠19
80HWQ60-15-4	642	134	409	126	170	252	76	80	150	190	/	4-￠19
100HWQ80-10-4	650	140	459	126	186	260	102	100	170	210	/	4-￠19
80HWQ45-20-5.5	722	159	445	131	201	277	76	100	170	210	/	4-￠19
100HWQ80-15-5.5	722	159	478	131	201	277	102	100	170	210	/	4-￠19
100HWQ100-10-5.5	722	159	478	131	201	277	102	100	170	210	/	4-￠19
150HWQ150-7-5.5	766	211	614	185	230	370	152	150	225	265	/	8-￠19
80HWQ60-22-7.5	752	159	445	131	201	277	76	100	170	210	/	4-￠19
100HWQ80-20-7.5	752	159	478	131	201	277	102	100	170	210	/	4-￠19
100HWQ100-15-7.5	752	159	478	131	201	277	102	100	170	210	/	4-￠19
150HWQ150-12-7.5	822	211	614	185	230	370	152	150	225	265	/	8-￠19
