产品概述
Q(D)系列多级小型潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。泵位于电机上部,为多级离心式叶轮，径向导叶结构;电机位于泵下部,为单相或三相异步电动机结构,水泵和电动机之间采用双端面机械密封加单端面机械密封,机械密封作动密封,每个固定止口密封采用“0”型耐油橡胶密封圈作静密封。整泵采用不锈钢螺栓。电泵外置电流型保护器,F级绝缘等级，电缆线采用防水处理，防止电泵烧机。
特点
● 体积小、重量轻;
● 高精度电机,高效率,转轴经热处理加工,特性稳定;
● 电机外置电流型热保护器:防止水泵过载、卡机等异常运行时烧机;
● 单相电机配备机械式离心开关设计:解决电压过低导致电机启动困难;
● 全系列电缆线采用橡胶电缆线配置防水处理:防止电缆线水汽进入电机，避免电机受潮、进水;
● 电机为充油式:电机温升低。
用途
● 井下抽水;
● 农田灌溉;
● 园林浇灌;
● 家庭生活用水;养殖业排灌等。
使用条件
● 电泵频率为50Hz,电压为单相交流220V,三相交流380V;
● 电压波动范围为额定值的±10%;
● 工作环境温度0~40C,输送介质温度不超过+40°℃;
● 介质中固体颗粒的固容比不超过0.1%，颗粒不大于0.2mm;
● 潜水深度不超过5m;
● 输送介质的PH值在6.5-8.5之间。

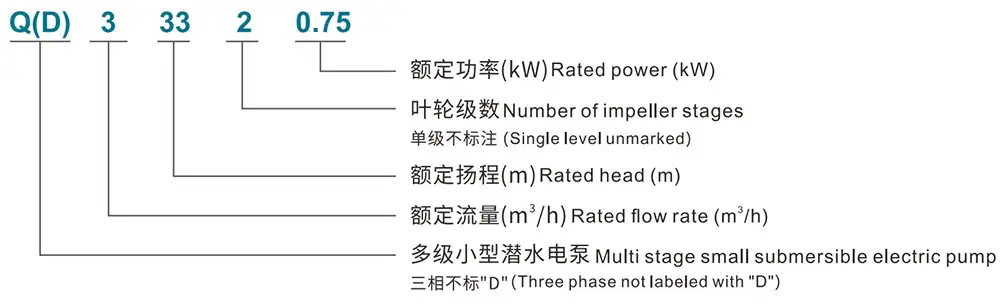

型号含义
注：该系列水泵只能抽清水，不能抽污水及污泥

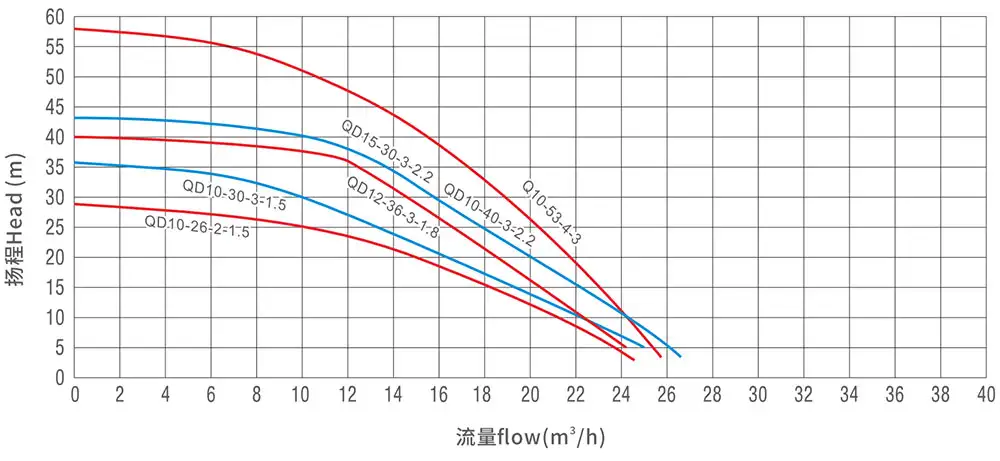

性能曲线
技术参数
|
型号规格 |
额定流量 |
额定扬程 |
最大流量 |
最高扬程 |
额定功率 |
同步转速 |
额定电压 |
额定电流 |
配管内径 |
扬程适用范围 |
电泵外形尺寸 |
|
Q(D)3-33/2-0.75 |
3 |
33 |
7.5 |
38 |
0.75 |
3000 |
220/380 |
5.2/2.0 |
25 |
全扬程 |
170x185x511 |
|
Q(D)3-50/3-1.1J |
3 |
50 |
7.5 |
55 |
1.1 |
3000 |
220/380 |
7.3/2.7 |
25 |
全扬程 |
170x185x542 |
|
Q(D)3-65/4-1.5J |
3 |
65 |
7.5 |
75 |
1.5 |
3000 |
220/380 |
9.5/3.6 |
25 |
全扬程 |
170x185x619 |
|
Q(D)10-26/2-1.5J |
10 |
26 |
25 |
29 |
1.5 |
3000 |
220/380 |
9.5/3.6 |
50 |
全扬程 |
194x192x588 |
|
Q(D)15-20/2-1.5J |
15 |
20 |
25 |
29 |
1.5 |
3000 |
220/380 |
9.5/3.6 |
50 |
全扬程 |
194x192x588 |
|
Q(D)10-30/3-1.5J |
10 |
30 |
25 |
36 |
1.5 |
3000 |
220/380 |
9.5/3.6 |
50 |
全扬程 |
194x192x628 |
|
Q(D)3-80/5-1.8J |
3 |
80 |
7.5 |
88 |
1.8 |
3000 |
220/380 |
11.4/4.3 |
25 |
全扬程 |
170x185x703 |
|
Q(D)12-36/3-1.8J |
12 |
36 |
25 |
40 |
1.8 |
3000 |
220/380 |
11.4/4.3 |
50 |
全扬程 |
194x192x680 |
|
Q(D)3-96/6-2.2J |
3 |
96 |
7.5 |
108 |
2.2 |
3000 |
220/380 |
14/5.1 |
25 |
全扬程 |
170x185x780 |
|
Q(D)10-40/3-2.2J |
10 |
40 |
25 |
44 |
2.2 |
3000 |
220/380 |
14/5.1 |
50 |
全扬程 |
194x192x726 |
|
Q(D)15-30/3-2.2J |
15 |
30 |
25 |
44 |
2.2 |
3000 |
220/380 |
14/5.1 |
50 |
全扬程 |
194x192x726 |
|
Q10-53/4-3J |
10 |
53 |
25 |
60 |
3 |
3000 |
380 |
6.7 |
50 |
全扬程 |
194x192x767 |
|
Q3-128/8-3J |
3 |
128 |
7.5 |
138 |
3 |
3000 |
380 |
6.7 |
25 |
全扬程 |
170x185x842 |
安装外形尺寸
|
型号规格 |
H |
L |
W |
G1 |
ΦD |
ΦD1 |
 |
|
Q(D)3-33/2-0.75 |
511 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
|
|
Q(D)3-50/3-1.1J |
542 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
|
|
Q(D)3-65/4-1.5J |
619 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
|
|
Q(D)10-26/2-1.5J |
588 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q(D)15-20/2-1.5J |
588 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q(D)10-30/3-1.5J |
628 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q(D)3-80/5-1.8J |
703 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
|
|
Q(D)12-36/3-1.8J |
680 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q(D)3-96/6-2.2J |
780 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
|
|
Q(D)10-40/3-2.2J |
726 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q(D)15-30/3-2.2J |
726 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q10-53/4-3J |
767 |
194 |
192 |
φ40 |
φ82 |
φ96 |
|
|
Q3-128/8-3J |
842 |
170 |
185 |
G3/4 |
φ65 |
φ78 |
